Sistemi di Fissaggio Modulari
Cori s.n.c. da oltre 40anni rivende i prodotti ALUFIX, una delle soluzioni più evolute e versatili per il fissaggio metrologico e industriale. Utilizzati nei principali centri produttivi e laboratori di misura in tutto il mondo, i componenti ALUFIX permettono di realizzare strutture di fissaggio modulari, leggere, robuste e riconfigurabili in modo rapido e preciso.
Perché scegliere ALUFIX?
• Precisione certificata e ripetibilità al micron
• Modularità assoluta: ogni elemento è compatibile con gli altri
• Riutilizzabilità: i componenti possono essere smontati e rimontati infinite volte
• Materiali premium: alluminio anodizzato nero ad alta resistenza
• Ampia disponibilità a magazzino e consegna rapida
Caratteristiche tecniche
• Compatibilità CAD: librerie per tutti i principali software
• Griglie standardizzate: AF 16 / 25 / 40 / 50
• Sistema Classic o ECO: massima precisione o convenienza ottimizzata
• Strutture 100% ripetibili e riconfigurabili
• Foratura a griglia su ogni lato (piastre e cubi)
Composizione del sistema
Piastre di base – Ideali per CMM e banchi di misura. Disponibili in formato Classic (a 6 lati) o ECO (con superficie forata). Dimensioni: da 200×400 mm fino a 2.000×4.200 mm
Barre e cubi – Elementi strutturali modulari disponibili in sezioni singole, doppie o triple, anche sagomate.
Elementi di connessione – Ghiere, bussole, viti e accoppiamenti rapidi per montaggi veloci e precisi.
Componenti di contatto e regolazione – Supporti a sfera, prismi, piani inclinati, slitte, basi regolabili, martinetti.
Sistemi di bloccaggio – Morse, pressori, chiusure a camma, magneti, serraggi rapidi manuali o pneumatici.
Applicazioni ideali:
Fissaggio su macchine CNC
Metrologia 3D su CMM
Prototipazione e pre-serie
Controllo qualità e cubing
Linee di montaggio modulari
Fixture per prove meccaniche e collaudo
Composizione del sistema
Oltre il 90% dei componenti ALUFIX è disponibile a stock con consegna in 24-48 ore.
Cori s.n.c. ti fornisce assistenza tecnica completa, soluzioni su misura e supporto nella progettazione del tuo attrezzaggio. Hai bisogno di realizzare un’attrezzatura modulare o un sistema di misura? Ti aiutiamo a comporre la soluzione più adatta partendo dal tuo disegno 3D o schema operativo.

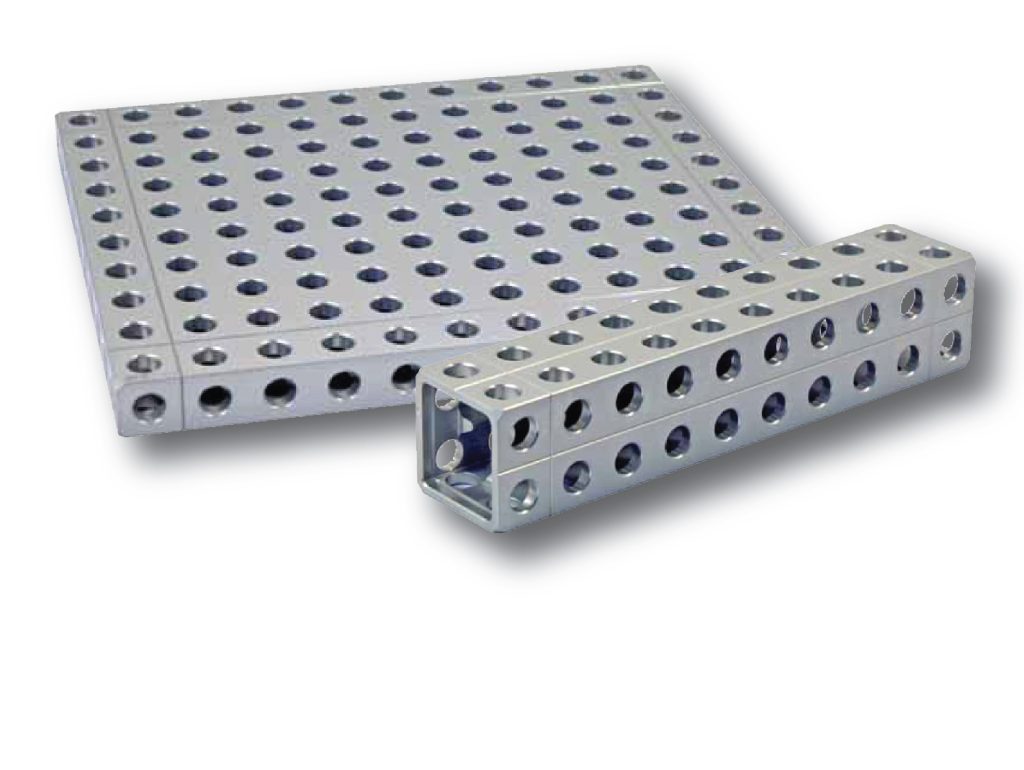

PIASTRE DI BASE E BARRE
Piastre e barre nelle quattro famiglie dimensionali ovvero ALUFIX 16, 25, 40, 50 con fori e passi rispettivamente di diametro 8, 12.5, 20 e 25 mm.

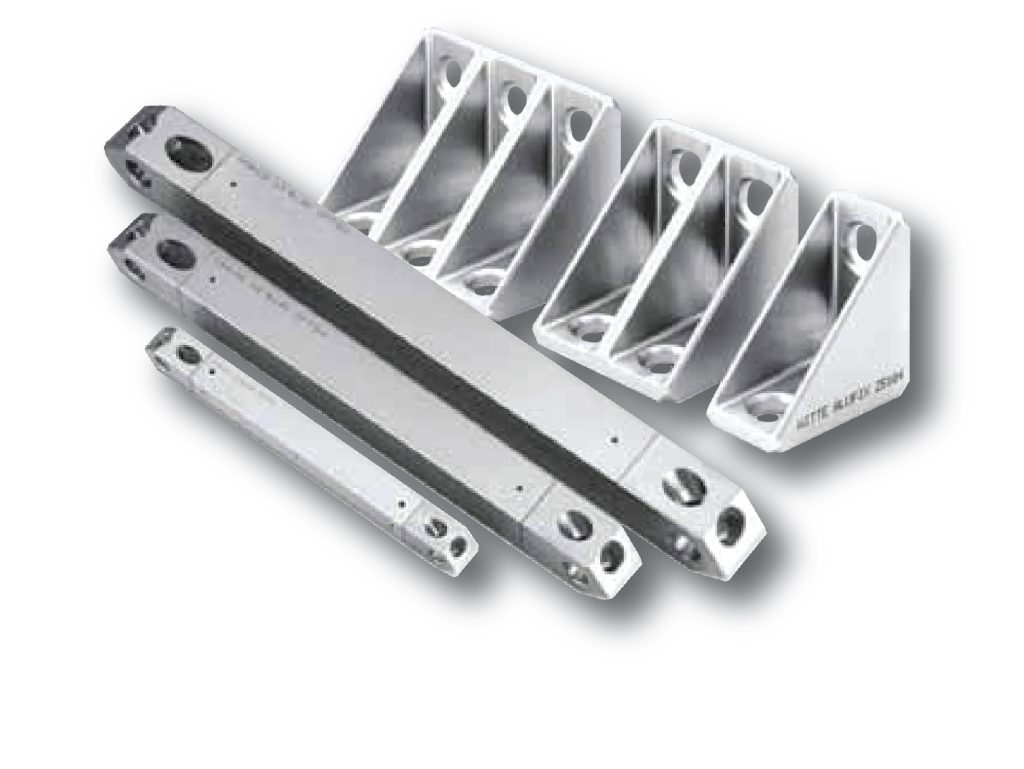

SUPPORTI ANGOLARI E MONTANTI
Serie di montanti universali composti da tubi e puntoni, con angoli e lunghezze variabili, e di supporti angolari per le connessioni a 90° degli elementi.

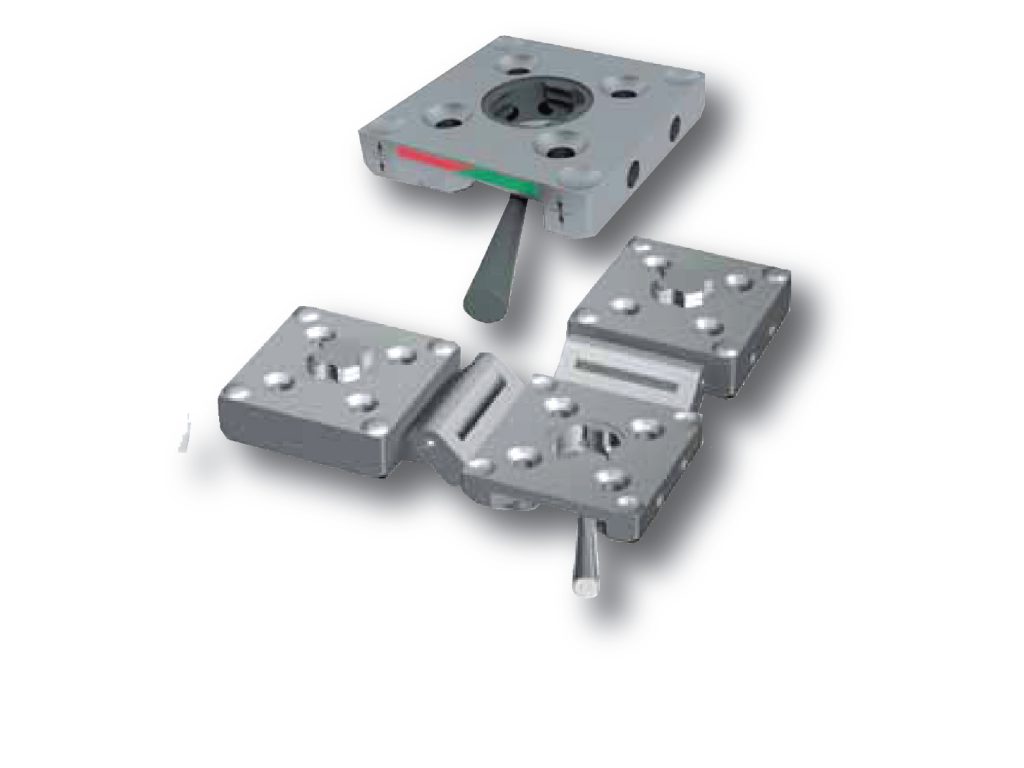

ATTACCHI CAMBIO RAPIDO
I giunti di cambio rapido comprendono una sezione inferiore ed una superiore allineate con precisione da guarnizioni a sfera. Il bloccaggio è affidato ad una chiusura rapida e le sezioni sono collegate da una cerniera che può fornire funzioni di piegatura.
ELEMENTI DI REGOLAZIONE
Gli elementi di regolazione consentono di avere punti di contatto accuratamente allineati al pezzo indipendentemente dalla griglia del sistema.

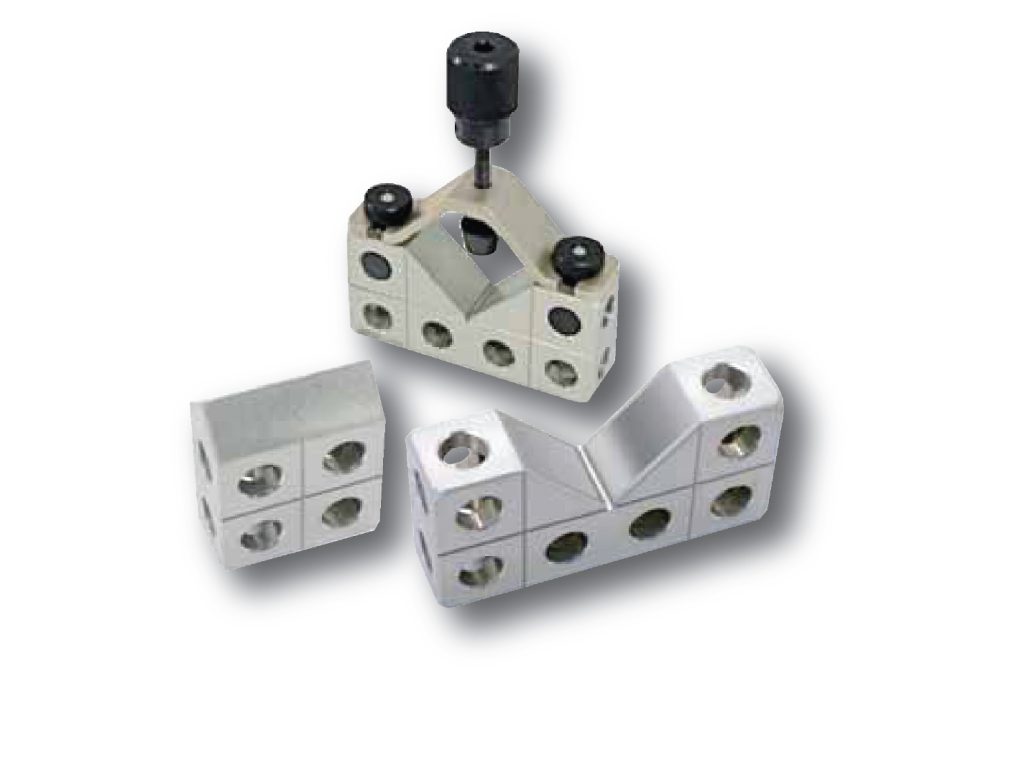

BLOCCHI DELTA E BLOCCHI V
I blocchi DELTA e V consentono un semplice posizionamento e bloccaggio di tutti quei componenti o pezzi finiti di forma cilindrica o sferica.

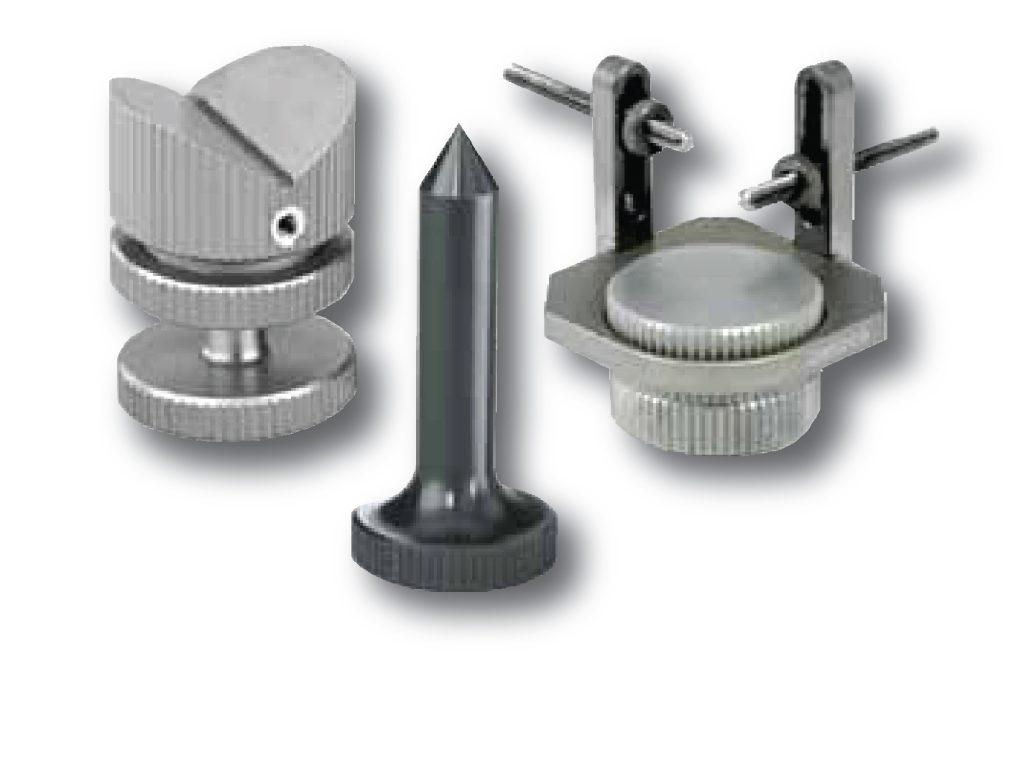

SEZIONI ALTE
Le viti di connessione le i componenti alti forniscono il contatto tra il pezzo ed il fissaggio Alufix. Affidabile nella griglia e fuori il posizionamento è possibile con giunti sferici, viti-jack ed estensori disponibili in molte varianti.
ELEMENTI DI SERRAGGIO
Gli elementi di serraggio Alufix bloccano i pezzi da serrare ed assicurano il contatto con le superfici di appoggio.

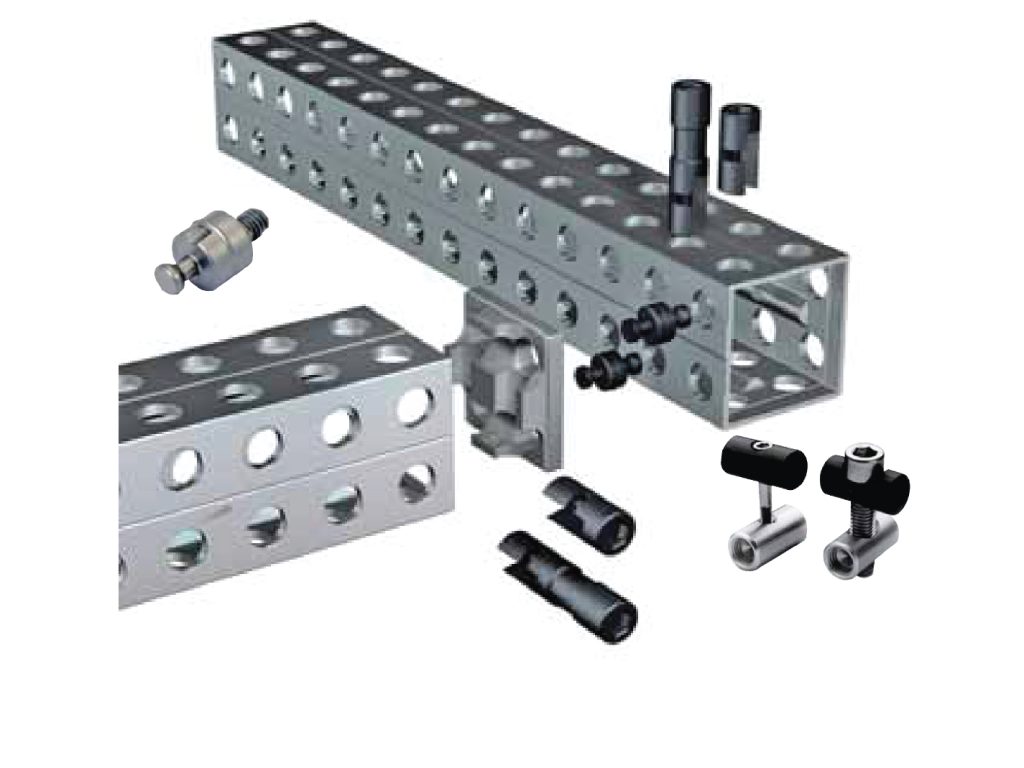

ELEMENTI DI CONNESSIONE
Una varietà di elementi consente la combinazione di componenti Alufix ogni volta che due fori sono contrapposti, o un foro ed un nocciolo devono essere collegati. Questo funziona anche tra diverse dimensioni del sistema usando dei bracci riduttori.

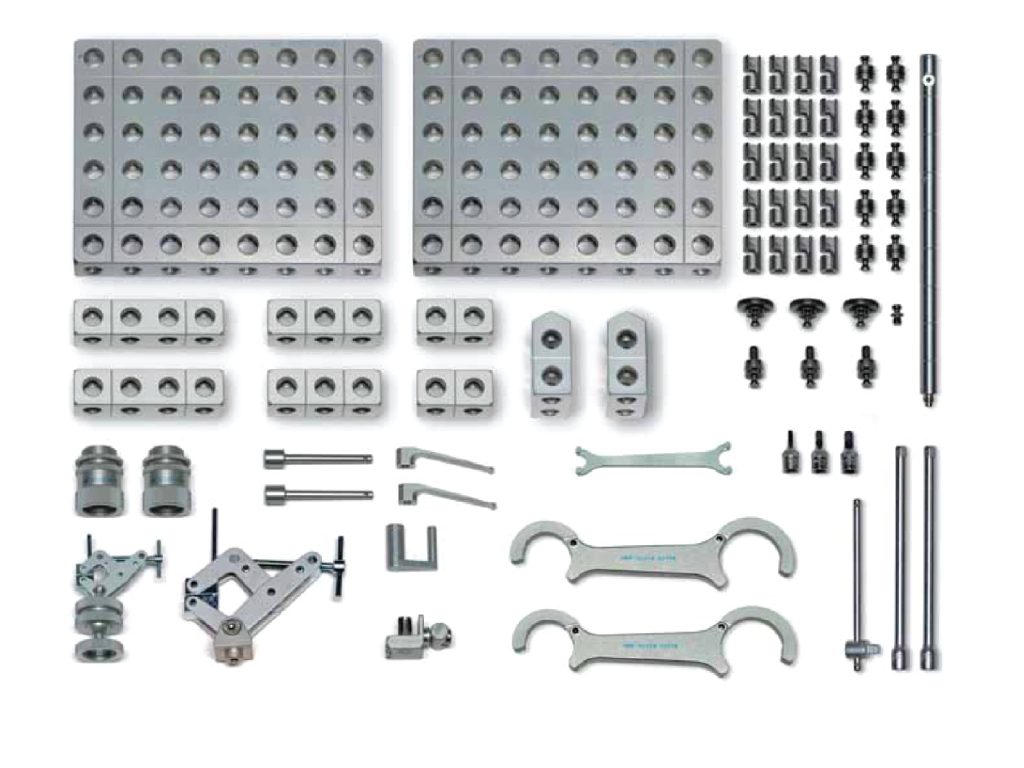

SET BASE
Alufix set di strumenti e componenti di alta qualità comprensivi di elementi di connessione per poter iniziare a costruire strutture che possono essere ampliate in qualsiasi momento.
ALUFIX ECO
Alufix ECO è un prodotto per l’utilizzo dove non è richiesta la precisione massima ma dove sono importanti gli aspetti economici. Alufix ECO è pienamente compatibile con tutti i sistemi WITTE presenti sul mercato ed è disponibile in misure standard da magazzino.

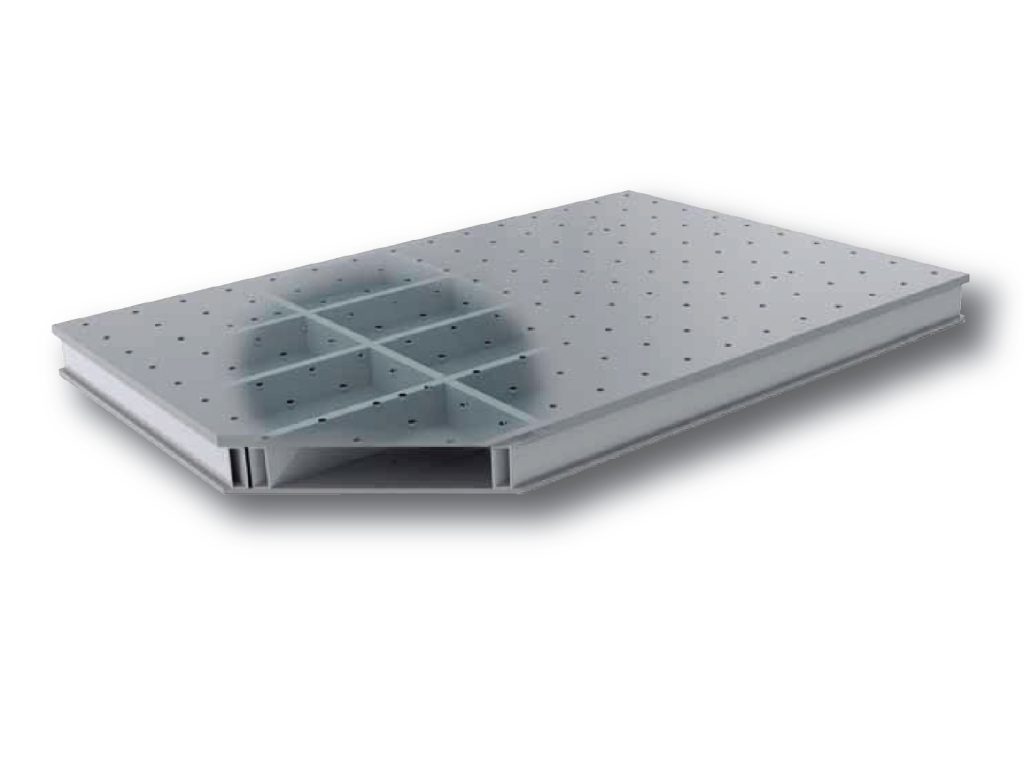

WITTE FIXBASE
Le piastre Sandwich molto precise e rigide vengono usate come basi per la misurazione, per il fissaggio o per il trasporto. Possono essere usate in orizzontale o in verticale e si trovano in diverse tipologie e finiture superficiali.
EUROFIX
Una serie di pezzi e componenti speciali per aiutare le fasi di misurazione e bloccaggio.

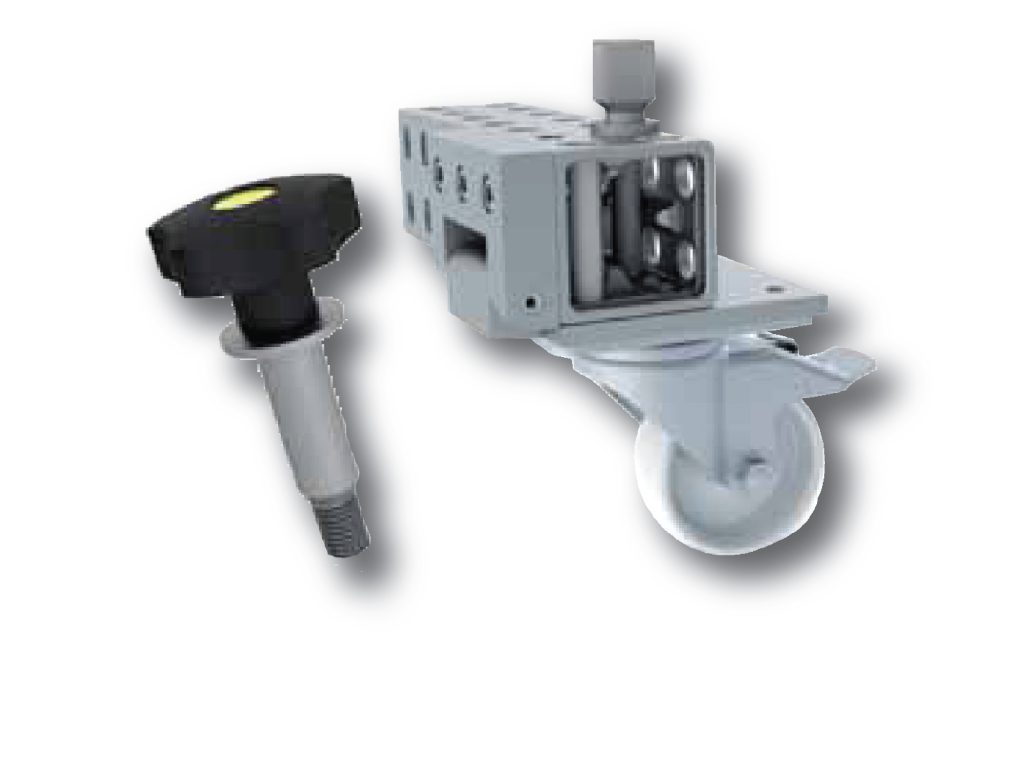

ACCESSORI
Supporti, sfere di riferimento, perni di posizionamento, telai di protezione, occhielli, rotelle pieghevoli, carrelli mobili.
